高温熔体泵的控制系统安装步骤
时间:2021-02-04 09:54  作者:巴特熔体泵

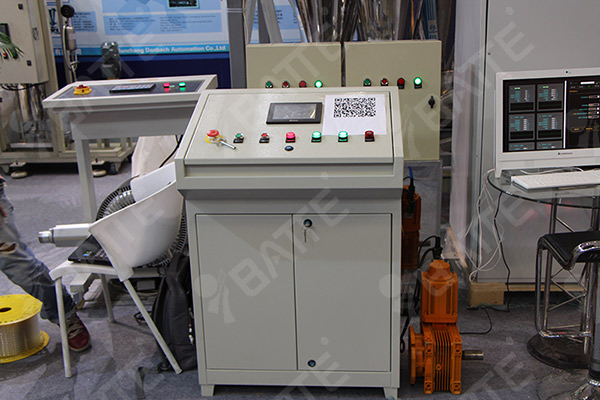

1、控制柜为落地式向问天柜体，可直接固定在地面上，用户也可自制底座。

2、将温度传感器、压力传感器与加热棒等元件安装到高温熔体泵上。

3、电缆从控制柜的侧面引入柜内（动力线与信号线分隔安装，所有传感器信号屏蔽线必须和动力线接地线分开接地），按照端子接线图连接线路。（注：接线端子连接图见随附带电气图纸）

4、电气参数说明：

（1） 电源进线 3相四线 380V/60HZ、熔体泵电机输出 3相 380V/60HZ。

（2） 高温熔体泵的泵前、泵体、泵后加热器输出单相 A C 220V。

（3） 进、出口压力检测信号为模拟量 0-10V输入 。

（4） 泵前、泵体、泵后温度检测信号 K型热电偶。

（5） 控制柜到主机变频器的控制信号为模拟量0-10V输出。

5、接线说明：

（1）电机动力线按照电气图纸连接，电机必须有效接地避免对信号线路的干扰。(注：通电前必须检查电机绝缘和三相电阻是否一样)

（2）压力传感器（0-10V）信号线按照电气图纸连接，（S+)为蓝线,(S-) 为黄线,（E+)为红线，(E-)为白线,绿色为校准线，带热缩管的为屏蔽线。

（3）温度传感器信号正为红线，信号负为蓝线；

（4）温度加热器动力线（AC220V）按照电气图纸连接，无正负相序之分。 （注:但通电前必须检查线路，保证没有接地和短路)

6、高温熔体泵的控制系统保护装置：（1）断路器短路保护 （2）变频器过载保护 （3）压力超限位保护 （4）与主机的连锁保护

7、设备使用环境：环境温度：-10℃ - +50℃ 环境湿度: < 85RH (无凝露 避免强腐蚀性物质）

8、电气控制技术指标：传感器测量精度：±0.5% ，设备控制精度：±1% ，设备供电电压： 380V AC（根据客户所处地区电压标准），电机额定容量：15KW（根据熔体泵流量选择）。
