熔体泵控制系统的组成及作用?
时间:2022-03-08 10:38 作者:巴特熔体泵

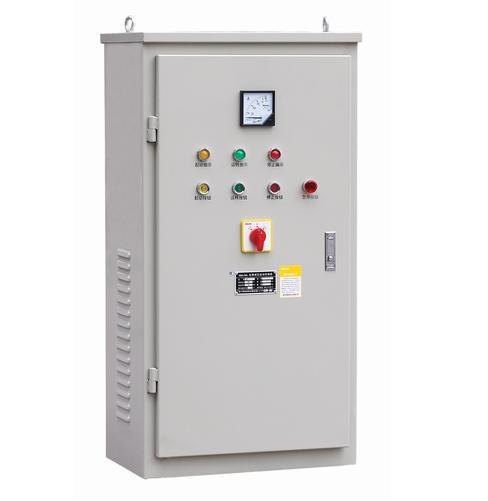

熔体泵的控制系统由可编程控制器、变频器、电机、温度传感器、压力传感器、固态继电器、加热棒等构成。温度传感器采集熔体泵的入口、泵体、出口温度信号,这三个区域的温度信号反馈给PLC经PID运算后由PLC控制固态继电器的闭合控制这三个温区的加热棒实现恒温控制;压力传感器采集熔体泵的入口、出口压力信号,压力信号反馈给PLC经PID运算后由模拟输出模块分别输出模拟量信号给上位机变频器和本地变频器,通过变频器来控制电机的运转速度来实现压力调节。触摸屏通过RS485通信电缆连接到PLC,通过触摸屏可以设置温度、压力目标值,显示当前温度、压力读数,在调试的时间通过触摸屏可方便的修改PID各个参数,使PID运算能大程度的来满足系统的控制精度要求。
PLC和触摸屏的结合在熔体泵自动化控制系统的应用,使整个系统性能稳定,操作简单,监控性能完善,经过工厂实际运行,效果良好,控制性能可靠性高,达到了设计要求。郑州巴特是专业熔体泵制造商,为树脂、化纤、橡胶等高分子材料行业提供多种规格的熔体齿轮泵,提供能满足所有聚合物工况条件下的各种系列熔体泵产品。公司提供规格齐全的熔体泵:排量从0.1CC到12000CC不等,也可以根据用户需求进行非标定制。熔体泵厂家咨询热线:0371-67993077
